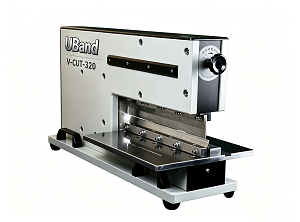

UBand V-CUT-320 铡刀分板机

TIME:2010-08-10

应用范围：

UBand V‑CUT‑320 铡刀分板机是一款气动式 V 槽 PCB 分板设备，专为带 V‑CUT 槽的 PCB、铝基板、铜基板、FR‑4 玻纤板拼板分割开发。设备采用双直刀铡刀剪切原理，320mm 有效裁切宽度，脚踏触发作业，切割过程微低应力，有效降低分板时锡裂、崩边、元器件损伤风险，切割无粉尘，无需刀具高速旋转。适配 SMT 产线后段工序，广泛用于 LED 电路板、工控板、消费电子、汽车电子 PCBA 分板作业，设备结构稳固，调试简单，维护方便，是中小幅面 V‑CUT 拼板高效可靠的切板解决方案。

产品详情：

在线咨询 QQ在线咨询电话：0512-66870235 二维码

产品说明技术参数视频场景

产品说明

产品优势

✅ 低应力剪切分板：铡刀剪切原理，无高速旋转刀具，减小板材形变，降低锡裂、掉件、崩边风险，适合薄板材、密元器件电路板

✅ 无粉尘加工：剪切式分割，不会产生粉尘碎屑，保护板面元器件，无需除尘配套

✅ 320mm 大裁切幅面：满足多数标准 PCB、铝基板拼板加工需求

✅ 气动脚踏操作：脚踏开关控制，双手放置板材，操作省力，提升生产效率

✅ 适配多种板材：可切割 PCB 线路板、铝基板、FR4 玻纤板、铜基板等带 V‑CUT 槽板材

✅ 维护简单：刀片可拆卸更换，整机故障率低，工厂量产适用

产品特点

整机采用厚重机架，运行稳固，裁切震动小，保障分板精度。
上下直刀剪切结构，刀片硬度高，使用寿命长，更换便捷。
纯气动驱动，无需复杂电机结构，响应快，噪音低。
安全防护设计，避免误操作带来安全隐患。
只针对 V‑CUT 预制槽板材分板，拼板 V 槽深度达标即可稳定裁切。
体积小巧，占用产线空间小，方便流水线摆放。

技术参数

项目	参数
设备型号	V‑CUT‑320
裁切方式	气动铡刀剪切式
最大裁切宽度	320mm/500mm可选
适用板材	PCB、铝基板、FR4 玻纤板、铜基板（带 V‑CUT 槽）
驱动方式	气动（气源压力 0.5‑0.7MPa）
操作方式	脚踏开关控制
机器外形尺寸	按需填写
机器重量	按需填写

备注：板材必须预制 V‑CUT 槽，不可切割无 V 槽整板。

应用范围

广泛应用于 SMT 贴片后段工序，适配 LED 照明、消费电子、工控主板、汽车电子、电源板等行业。

适合批量生产工厂，解决 PCB 拼板、铝基板拼板分割难题，替代人工掰板，提升产品良率。

工作说明

将带 V‑CUT 槽的 PCBA 拼板对准刀具刀口位置，板材 V 槽对齐刀刃，踩下脚踏开关，气动驱动上刀下压完成剪切分板，分板完成自动复位，取出板件即可进行下一次作业。

选购提示

板材需要预先做好 V‑CUT 开槽，V 槽深度建议符合行业标准；
使用需要配备标准压缩空气气源；
可提供试样测试，确认分板效果再选型。
