UBand UB-331 桌面式曲线分板机

TIME:2012-06-15

应用范围：

UBand UB‑331 桌面式曲线分板机是一款离线铣刀式 PCB 锣板设备，采用紧凑型桌面结构，单工位作业模式，专为研发打样、中小批量 PCBA 分割场景设计。设备通过高速旋转铣刀沿程序路径完成曲线、异形轮廓切割，可高效处理邮票孔拼板、不规则外形电路板，有效替代传统人工掰板、冲床分板工艺。

整机占地空间小，摆放灵活，无需复杂产线改造即可投入使用。切割过程应力低，大幅减少 PCB 崩边、铜箔翘起、元器件掉件损伤等不良问题。支持导入 CAD、Gerber 文件快速编辑切割路径，操作简单，调试便捷，降低操作人员上手门槛。

广泛适配 SMT 后段工序，可用于消费电子、汽车电子、LED、工控板、医疗电子等行业 PCB/PCBA 加工，兼顾实验室样品开发与小批量生产，是高可靠性、高性价比的国产桌面 PCB 分板解决方案。

产品详情：

在线咨询 QQ在线咨询电话：0512-66870235 二维码

产品说明技术参数视频场景

产品说明

产品简介

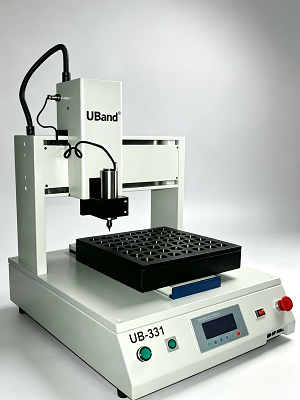

UB‑331 桌面式曲线分板机属于离线铣刀式 PCB 锣板机，小巧台式机身，单工位作业，主要用于 PCB、PCBA 邮票孔拼板以及异形电路板的曲线切割分板。替代人工掰板、手掰、冲床分板等传统工艺，切割应力小，降低崩边、铜箔起皮、元器件掉件损坏等不良。设备占地小，放置灵活，支持 Gerber、CAD 文件导入生成切割路径，编程调试简单，兼顾研发打样与中小批量生产，是 SMT 后段理想的 PCB 分板设备。

产品特点

桌面紧凑型设计：整机体积小巧，无需专门场地，可直接放置工作台，适合实验室、小产线使用。
铣刀离线曲线切割：跟随编程路径完成任意异形轮廓切割，不受电路板外形限制，邮票孔拼板分板效果好。
低应力加工：铣刀切削方式，相比冲切、手掰，大幅减少电路板形变，保护贴片元器件，降低报废率。
便捷路径编辑：支持导入 Gerber、CAD 图纸，快速生成锣板路径，也可手动描边编辑，换板调试快。
操作简单易上手：可视化操作界面，普通人员简单培训即可操作，不用专业编程人员。
安全防护：配备透明安全防护罩，隔离铣刀作业区域，减少粉尘飞溅，保障操作人员安全。
适配多种板材：FR‑4 板材、铝基板、部分柔性板，满足不同电路板分板需求。
国产高性价比：整机维护简单，配件采购方便，相比进口台式曲线分板机拥有更好成本优势。

应用范围

✅ SMT 贴片后 PCBA 拼板分割

✅ 研发实验室样品打样分板

✅ 中小批量消费电子电路板加工

✅ 汽车电子、工控板、医疗电子 PCB 分板

✅ LED 线路板、传感器板异形切割

✅ 邮票孔连接的各类 PCB 拼板拆分

技术参数

项目	参数
设备名称	UB‑331 桌面式曲线分板机
工作方式	离线铣刀式锣板分板
工位	单工位/双工位可选
最大加工尺寸	UB-331：30030060； UB-441：40040060； UB-551：50050060 按需适配（可按实际修改）
主轴转速	60000转/分钟高速可调
输入文件	Gerber、CAD
驱动方式	精密步进 / 伺服运动
操作方式	触摸屏/电脑控制
机身结构	桌面台式
适用板材	FR‑4、铝基板等
防护配置	安全透明防护罩
